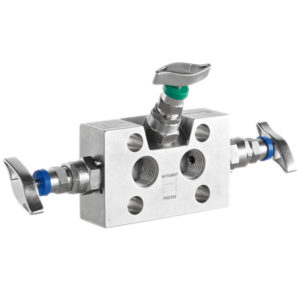

Collettore a cinque valvole a montaggio remoto e diretto V02-5V
Collettore a cinque valvole a montaggio remoto e diretto V02-5V
Der Ashcroft® 5-fach Ventilblock, anflanschbar oder für Einbau in Wirkdruckleitung, V02-3 trennt das Differenzdruckmessgerät vom Prozess, entlüftet und ermöglicht so Montage und Wartung.
Features & Properties
Use & Application
Downloads
Features & Properties
Use & Application
Downloads
Data Sheets
Installation + Maintenance
Drawings + Models
- 📄 Drawing 5-Way Manifold 50 V02 5VC 83 🇬🇧
- 📄 Drawing 5-Way Manifold 50 V02 5VB 50 🇬🇧
- 📄 Drawing 5-Way Manifold 50 V02 5VA 60 TM 🇬🇧
- 📄 Drawing 5-Way Manifold 50 V02 5VA 60 🇬🇧
- 📄 Drawing 5-Way Manifold 04 V02 5VA 60 TM 🇬🇧
- 📄 Drawing 5-Way Manifold 04 V02 5VA 60 🇬🇧
- 📄 Ashcroft Manifold Drawing Index 🇬🇧
- 📄 Drawing 5 Valve Manifold Style B 🇬🇧
- 📄 Drawing 5 Valve Manifold Style A 🇬🇧
I collettori a 5 valvole di V02 con montaggio diretto e da remoto sono l’opzione ideale per applicazioni critiche con requisiti complessi.
Mercati di processo:
Petrolio e gas
Chimico
Centrali energetiche
Caratteristiche principali
Imballaggio in PTFE (altri materiali disponibili su richiesta)
Conformità NACE (opzionale)
Disponibili staffe di montaggio di supporto
Certificati di materiale secondo EN 10204:2004 3.1
Stelo con superficie laminata a freddo, sede posteriore e punta ad ago non rotante
Isola e spurga il processo per ogni porta, oltre a equalizzare la pressione per la manutenzione della strumentazione
Selezione di materiali a contatto con il liquido
I cappucci antipolvere con codice colore impediscono l'ingresso della polvere e identificano le funzioni della maniglia
Mercati e applicazioni
Petrolio e gas
Chimico e petrolchimico
Energia
Pompe e compressori
Automazione delle macchine
Idrogeno e gas tecnici
Tipo di connessione al processo
Filettate
Dimensione della connessione al processo
½ NPT
Pressione nominale
420 bar/6.092 psi a 60°C (140°F)
Materiale delle parti bagnate
Hastelloy C
Duplex
Monel
Acciaio inox 316L (1.4404)
Inconel
Temperatura minima nominale
PTFE: -40°C, grafite: -40°C
Temperatura massima nominale
PTFE: 232°C, grafite: 550°C, servizio ossigeno: 200°C
Tipi di connessione dello strumento
Filettate
IEC/DIN EN 61518 Tipo A
Data Sheets
Installation + Maintenance
Drawings + Models
- 📄 Drawing 5-Way Manifold 50 V02 5VC 83 🇬🇧
- 📄 Drawing 5-Way Manifold 50 V02 5VB 50 🇬🇧
- 📄 Drawing 5-Way Manifold 50 V02 5VA 60 TM 🇬🇧
- 📄 Drawing 5-Way Manifold 50 V02 5VA 60 🇬🇧
- 📄 Drawing 5-Way Manifold 04 V02 5VA 60 TM 🇬🇧
- 📄 Drawing 5-Way Manifold 04 V02 5VA 60 🇬🇧
- 📄 Ashcroft Manifold Drawing Index 🇬🇧
- 📄 Drawing 5 Valve Manifold Style B 🇬🇧
- 📄 Drawing 5 Valve Manifold Style A 🇬🇧
